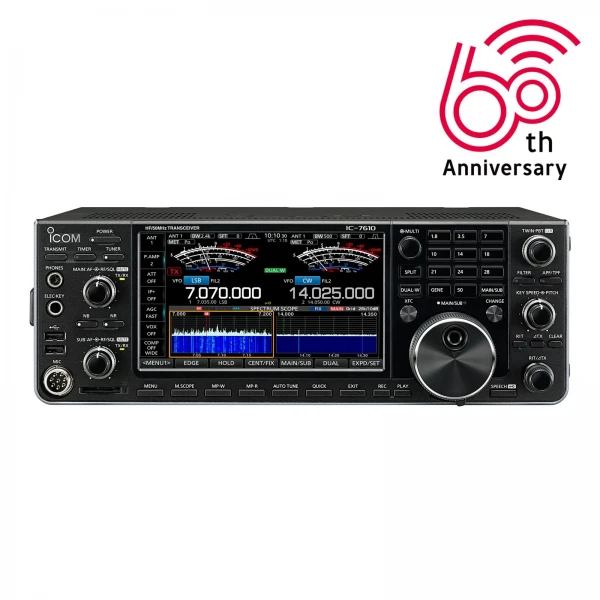

ICOM IC-7610 Ραδιοερασιτεχνικός Πομποδέκτης

Με το νέο ICOM IC-7610 τα αδύνατα σήματα δεν αποτελούν πλέον πρόκληση για τους DXers και όσους συμμετέχουν σε contest σε όλο τον κόσμο. Στην πράξη όλοι οι έμπειροι DXers γνωρίζουν ότι οι δυνατότητες του δέκτη που έχουν στη διάθεσή τους είναι αυτές που κάνουν την διαφορά, μεταξύ του να κάνουν ή όχι ένα QSO. Η πρωτοπόρα τεχνολογία που έχει εφαρμοστεί στο IC-7610 επιτρέπει την λήψη των χαμηλότερων σημάτων ακόμα και αν δίπλα τους υπάρχουν πανίσχυρα σήματα. Το ICOM IC-7610 για πρώτη φορά χρησιμοποιεί διπλούς δέκτες με απευθείας δειγματοληψία σήματος. Οι δέκτες αυτοί επιτυγχάνουν δυναμική περιοχή ανταποδοτικής μίξης (Reciprocal Mixing Dynamic Range-RMDR) της τάξεως των 100db. Το IC-7610 διαθέτει και απεικονιστή φάσματος υψηλής ανάλυσης σε πραγματικό χρόνο και έγχρωμη οθόνη 7 ιντσών.

Η ισχύς εξόδου του πομποδέκτη είναι 100W σε όλα τα mode και 25W σε ΑΜ. Οι συχνότητες λήψης είναι από 0.030 έως 60 MHz ενώ ο δέκτης λειτουργεί με απευθείας ψηφιακή δειγματοληψία.

ΣΥΣΤΗΜΑ ΑΠ' ΕΥΘΕΙΑΣ ΨΗΦΙΑΚΗΣ ΔΕΙΓΜΑΤΟΛΗΨΙΑΣ

Το IC-7610 χρησιμοποιεί σύστημα απ' ευθείας ψηφιακής δειγματοληψίας, όπου τα σήματα RF μετατρέπονται άμεσα σε ψηφιακά δεδομένα και μετά επεξεργάζονται από μια FPGA (προγραμματιζόμενη στο πεδίο συστοιχία λογικών πυλών). Αυτή η διαδικασία μειώνει την παραμόρφωση που παρουσιάζεται στις διάφορες βαθμίδες μίξης των παραδοσιακών υπερετερόδυνων δεκτών.

ΑΝΕΞΑΡΤΗΤΟΣ ΔΙΠΛΟΣ ΔΕΚΤΗΣ

Είτε ακούτε ταυτόχρονα τις δύο συχνότητες ενός σταθμού DX που λειτουργεί σε split, είτε ψάχνετε για multiplier σε ξεχωριστή μπάντα ή mode με το IC-7610 είστε καλυμμένοι. Δύο ξεχωριστοί DIGI-SEL προεπιλογείς (preselectors) και δύο ξεχωριστά κυκλώματα φίλτρων επιλογής μπάντας τροφοδοτούν δύο ξεχωριστούς αναλογικοψηφιακούς μετατροπείς (A/D converters) και μέσω αυτών την FPGA.

ΔΙΠΛΟΙ ΠΡΟΕΠΙΛΟΓΕΙΣ DIGI-SEL

Οι προεπιλογείς (preselectors) DIGI-SEL είναι φίλτρα ραδιοσυχνότητας με οξείες καμπύλες απόκρισης, που αποτρέπουν την υπερφόρτιση των αναλογικοψηφιακών μετατροπέων από εκτός μπάντας δυνατά σήματα, όταν ψηφιοποιούν τα σήματα RF. Επίσης η παραμόρφωση 3ης τάξης και άλλα παράγωγα παραμόρφωσης ενδοδιαμόρφωσης μειώνονται. Αυτές οι λειτουργίες βοηθούν την λήψη όταν πολλά δυνατά σήματα λαμβάνονται ταυτόχρονα σε ένα pile-up ή όταν υπάρχουν εμπορικοί ραδιοσταθμοί σε γειτονικές συχνότητες από την συχνότητα λήψης.

ΜΕΓΑΛΗ ΕΓΧΡΩΜΗ ΟΘΟΝΗ ΑΦΗΣ

Η μεγάλη οθόνη αφής TFT 7” προσφέρει άνετη επιλογή σε όλες τις λειτουργίες τις ρυθμίσεις και τα διάφορα οπτικά βοηθήματα όπως ο διπλός απεικονιστής φάσματος που μπορεί να τοποθετηθεί επί της οθόνης οριζόντια ή κάθετα, τα διπλά εξομοιωμένα αναλογικά S-Meter καθώς τα αποκωδικοποιημένα μηνύματα RTTY και PSK31/63.

Ο συνδυασμός της οθόνης αφής και του πολύ-λειτουργικού περιστροφικού επιλογέα προσφέρει γρήγορη και άνετη λειτουργία. Όταν πιέσουμε τον περιστροφικό επιλογέα τα μενού επιλογής εμφανίζονται στην δεξιά πλευρά της οθόνης. Τα μενού μπορούν να επιλεγούν με ένα απλό άγγιγμα της οθόνης και οι ρυθμίσεις να γίνουν με περιστροφή του επιλογέα.

ΕΠΙΠΛΕΟΝ ΛΕΙΤΟΥΡΓΙΕΣ

Ενσωματωμένο αυτόματο tuner κεραίας

Ψηφιακή μετατροπή προς τα πάνω για καθαρή εκπομπή

Διπλός δέκτης και διπλός απεικονιστής φάσματος

Συνδετήρας DV-I για σύνδεση εξωτερικής οθόνης

Υποδοχή κάρτας SD για αποθήκευση δεδομένων

Έξοδος σήματος I/Q

Ειδικό σημείο αποθήκευσης 10 συχνοτήτων και ρυθμίσεων λειτουργίας

Λειτουργία γρήγορου split

Λειτουργία γρήγορου Dual Watch

Λειτουργία RF Gain και Squelch με ένα κουμπί

Λειτουργίες RIT και ΔTX μέχρι 9.999 KHz

Ρυθμίσεις ρολογιού με τοπική και UTC ώρα

Συντονισμός και απεικόνιση μέχρι 1Hz

Λειτουργία διπλού κλειδώματος

Ρυθμιζόμενο διπλό φρένο περιστροφικού επιλογέα

Υποδοχές σύνδεσης εξωτερικών μεγαφώνων για τον κύριο και τον δευτερεύοντα δέκτη

Λειτουργία Screen Saver

Ενδείκτης πολλών λειτουργιών (S-Meter, ALC, COMP, SWR, ID,VD, και TEMP)

Λειτουργία αυτόματης ρύθμισης βήματος συντονισμού.

ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

General

Frequency coverage

Rx

Tx

0.030– 60.000 MHz*1

1.800–1.999, 3.500–3.999, 5.255–5.405*2

7.000–7.300, 10.100–10.150, 14.000–14.350,

18.068–18.168, 21.000–21.450, 24.890–24.990,

28.000–29.700, 50.000–54.000 MHz

*1 Guaranteed range: 0.500–29.999, 50.000–54.000 MHz.

*2 Some frequency bands are not guaranteed.

Mode

USB, LSB, CW, RTTY, PSK31/63, AM, FM

Number of channels

101 (99 regular, 2 scan edges)

Antenna connectors

SO-239 × 2 (50 Ω unbalanced (Tuner off))

BNC × 1 (RX antenna In/Out)

Power supply requirement

13.8 V DC ±15%

Operating temperature range

0°C to +50°C; +32°F to +122°F

Frequency stability

Less than ±0.5ppm

(0°C to +50°C, after warm up)

Frequency resolution

1 Hz (minimum)

Power consumption

TX

RX

23 A (at 100 W output power)

3.0 A (Standby), 3.5 A (Maximum audio)

Dimensions (W×H×D)

(projections not included)

340 × 118 × 277 mm;

13.4 × 4.6 × 10.9 in

Weight (approx.)

8.5 kg; 18.7 lb

Transmitter

Output power (HF/50 MHz)

SSB/CW/FM/RTTY/PSK: 1–100 W

AM: 1–25 W Digital P.S.N.

Modulation system

SSB

AM

FM

Digital P.S.N. modulation

Digital low power modulation

Digital Reactance modulation

Spurious emission

HF Bands

50 MHz band

Less than –50 dB

Less than –63 dB

Carrier suppression

More than 50 dB

Unwanted sideband

More than 50 dB

Microphone impedance

600Ω (8-pin connector)

Receiver

Receiver system

Direct Sampling Superheterodyne

Intermediate frequencies

12 kHz

Sensitivity*3

SSB/CW (at 10 dB S/N)

AM (at 10 dB S/N)

FM (at 12 dB SINAD)

0.5– 1.799 MHz

–6.3 μV typ.

–1.8– 29.999 MHz

0.16 μV typ.

2.0 μV typ.

–28.0– 29.7 MHz

–0.5 μV typ.

50–54 MHz

0.13 μV typ.

1.0 μV typ.

0.32 μV typ.

*3 HF: Preamp 1 ON, 50 MHz: Preamp 2 ON, BW: SSB/CW=2.4 kHz, AM=6 kHz, FM=15 kHz

Squelch sensitivity (Threshold)

SSB: Less than 3.2 μV (Preamp ON)

FM: Less than 0.32 μV (Preamp ON

Selectivity (Filter shape: Sharp)

SSB (BW: 2.4 kHz)

CW (BW: 500 Hz)

RTTY (BW: 500 Hz)

AM (BW: 6 kHz)

FM (BW: 15 kHz)

More than

2.4 kHz/–6 dB

500 Hz/–6 dB

500 Hz/–6 dB

6.0 kHz/–6 dB

12.0 kHz/–6 dB

Less than

3.6 kHz/–60 dB

700 Hz/–60 dB

700 Hz/–60 dB

15 kHz/–60 dB

20 kHz/–60 dB

Spurious and image rejection ratio

HF bands

50 MHz band

More than 70dB

More than 70 dB (Except for ADC Aliasing)

Audio output power

More than 2.6W at 10% distortion with an 8Ω load

Tuner

Frequency range

1.9–50 MHz bands

Matching impedance range

16.7 Ω–150 Ω unbalanced (VSWR better than 3: 1)

Tuning accuracy

VSWR 1.5: 1 or less

Tuning time
